- 产品介绍

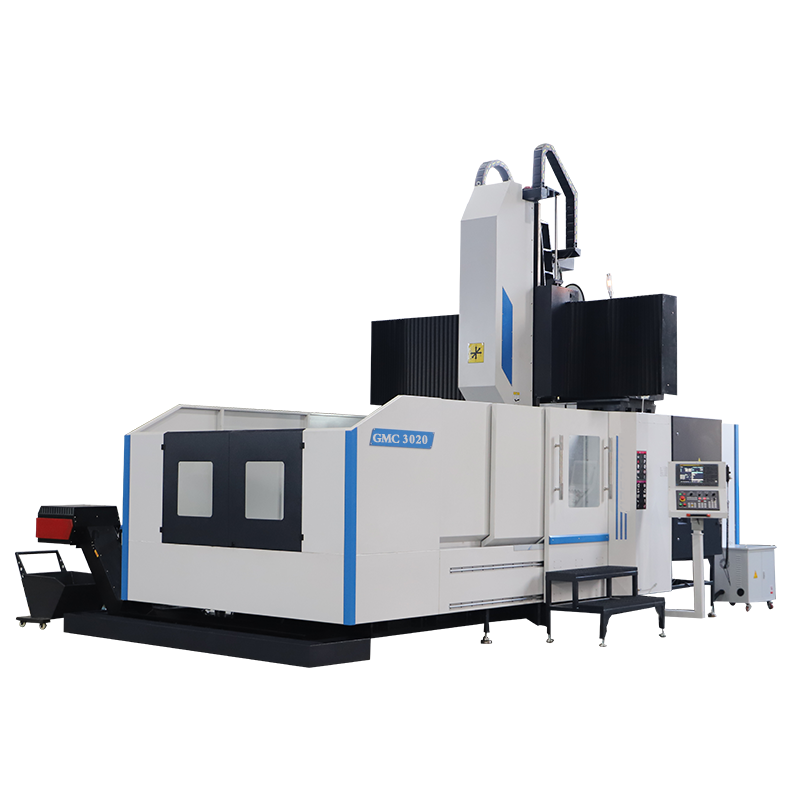

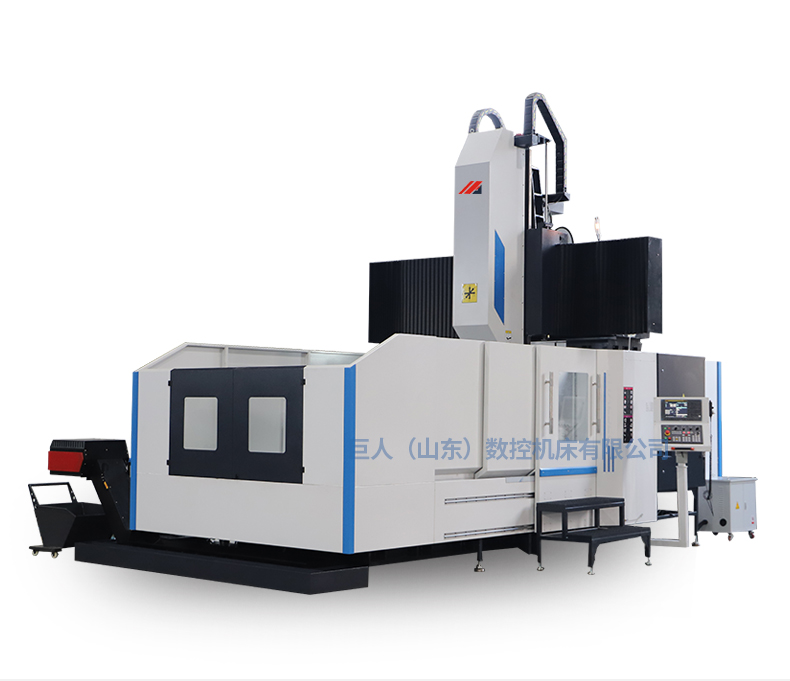

产品型号：GMC3020
产品名称：数控龙门
标准系统：FANUC 0i MF
产品说明：
- X、Y、Z三轴行程：3100x2000x800mm
- 主轴转动方式直连接传动，最高转速：6000转。
- 头部组为重型箱型结构，内部肋骨强化，高刚性。
- 主轴打刀方式采用气动机构，打刀时主轴均匀受力，延长轴承寿命。
- 电器箱采内分隔离式设计，将控制器之发热源部分给予以分离，前面使用热交换器散热，避免外界粉尘进入电箱；后侧使用风扇为扇热板散热。
- 三轴采用高精密滚珠螺杆，结合精密螺帽预压和尾端预拉装置，确保机台背隙与热变形长时间保持在低值。
- X、Y轴采用滚柱式线性导轨，具有高刚性，低噪性，可做快速位移及获得最佳循环精度。
- 所有成品均经过激光定位补正及循园测试，以确保最佳定位精度及伺服特性，且机台出货前经严格的检验措施，确保机台的各项精度长期稳定。
- 技术参数
|
机型专案Item Model |
单位Unit |
参数 |
|
工作台尺寸 |
mm |
3000x1600 |
|
X/Y/Z轴行程 |
mm |
3100/2000/800 |
|
主轴端面至工作台距离 |
mm |
200-1000 |
|
两立柱距离 |
mm |
2000 |
|
工作台最大负重 |
Kg |
6000 |
|
X/Y/Z轴快速进给 |
m/min |
12/12/10 |
|
X/Y/Z丝杆规格 |
|
6312/5012/5012 |
|
X/Y导轨规格 |
mm |
RGH55/55 |
|
定位精度 |
mm |
±0.01/300 |
|
重复定位精度 |
mm |
±0.01/300 |
|
主轴最高转速 |
rpm |
6000 |
|
主轴端锥度 |
mm |
BT50 |
|
控制器系统 |
/ |
FANUC |
|
X/Y/Z轴电机功率 |
N |
36+36+36 |
|
主轴电机功率 |
Kw |
15/18.5 |
|
|
|
|
4、标准配置
|
NO |
配置内容 |
|
|
1 |
数控系统：FANUC |
|
|
2 |
主轴最高转速：6000rpm |
|
|
3 |
主轴转动方式同步带连接 |
|
|
4 |
主轴锥度：BT50 |
|
|
5 |
X/Y轴线轨Z轴硬轨 |
|
|
6 |
快速移动速度：12/12/10m/min |
|
|
7 |
|
|
