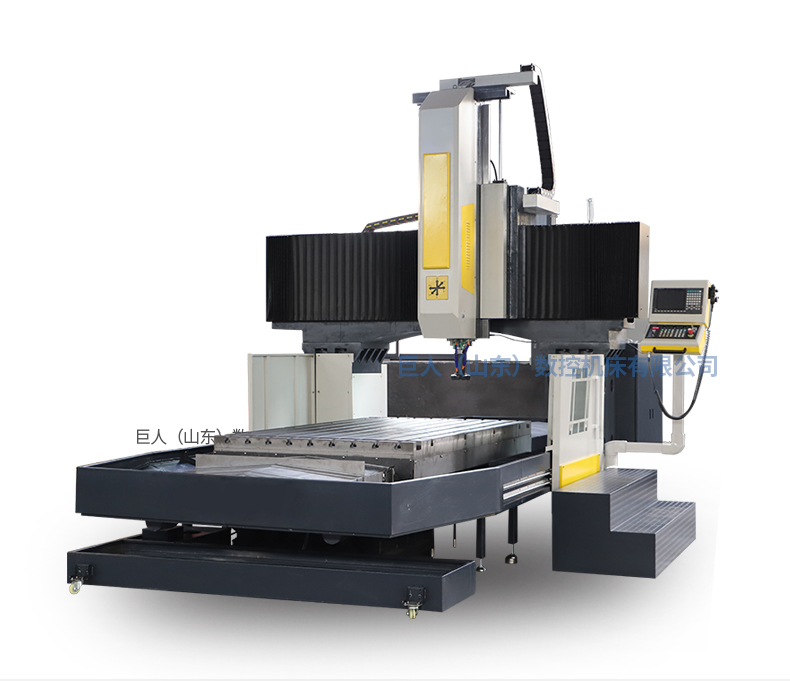

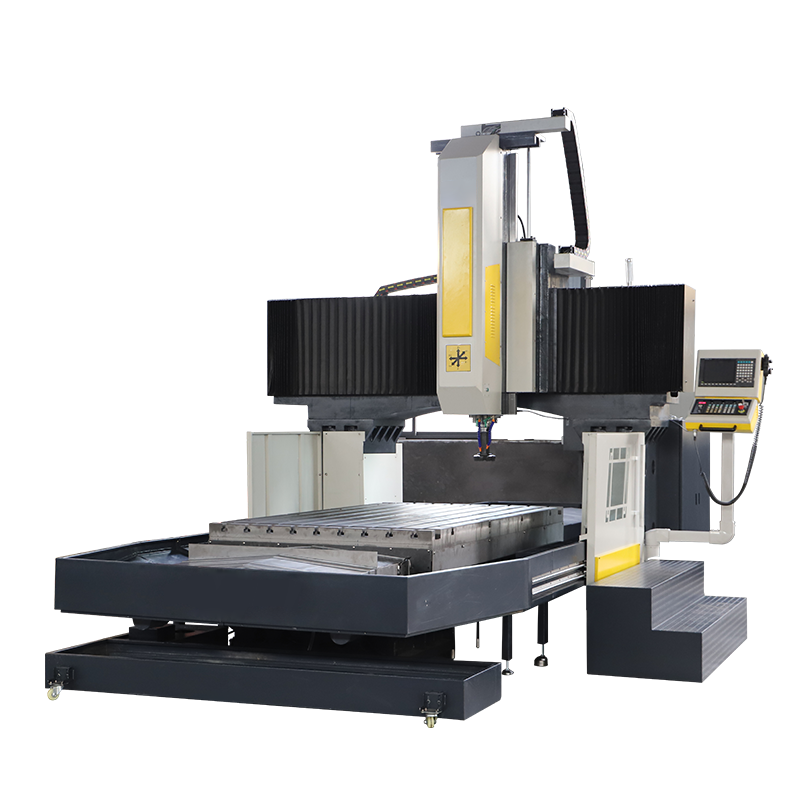

产品型号：GMC2518
产品名称：数控龙门
标准系统：三菱80A
产品说明：
- X、Y、Z三轴行程：2800x1800x800mm
- 主轴转动方式直连接传动，最高转速：6000转。

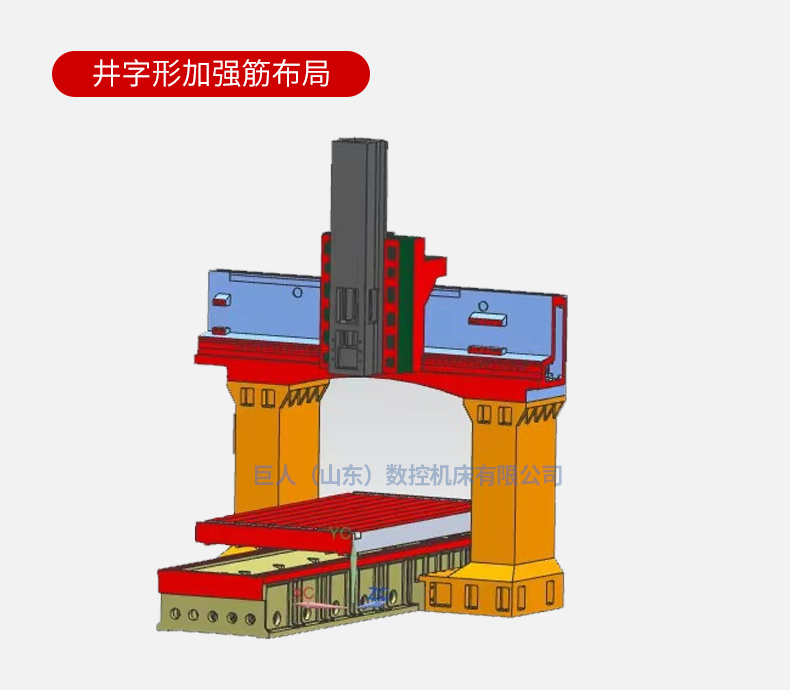

- 头部组为重型箱型结构，内部肋骨强化，高刚性。
- 主轴打刀方式采用气动机构，打刀时主轴均匀受力，延长轴承寿命。
- 电器箱采内分隔离式设计，将控制器之发热源部分给予以分离，前面使用热交换器散热，避免外界粉尘进入电箱；后侧使用风扇为扇热板散热。
- 三轴采用高精密滚珠螺杆，结合精密螺帽预压和尾端预拉装置，确保机台背隙与热变形长时间保持在低值。
- X、Y轴采用滚柱式线性导轨，具有高刚性，低噪性，可做快速位移及获得最佳循环精度。
- 所有成品均经过激光定位补正及循园测试，以确保最佳定位精度及伺服特性，且机台出货前经严格的检验措施，确保机台的各项精度长期稳定。
- 技术参数
|
机型专案Item Model |
单位Unit |
参数 |
|
工作台尺寸 |
mm |
2700x1500 |
|
X/Y/Z轴行程 |
mm |
2800/1800/800 |
|
主轴端面至工作台距离 |
mm |
200-1000 |
|
两立柱距离 |
mm |
1800 |
|
工作台最大负重 |
Kg |
6000 |
|
X/Y/Z轴快速进给 |
m/min |
12/12/10 |
|
X/Y/Z丝杆规格 |
|
5012/5012/4012 |
|
X/Y导轨规格 |
mm |
RGH55/55 |
|
定位精度 |
mm |
±0.01 |
|
重复定位精度 |
mm |
±0.01 |
|
主轴最高转速 |
rpm |
6000 |
|
主轴端锥度 |
mm |
BT50 |
|
控制器系统 |
/ |
三菱80A |
|
X/Y/Z轴电机功率 |
N |
36+36+36 |
|
主轴电机功率 |
Kw |
15/18.5 |
4、标准配置
|
NO |
配置内容 |
|
|
1 |
数控系统：三菱 |
|
|
2 |
主轴最高转速：6000rpm |
|
|
3 |
主轴转动方式同步带连接 |
|
|
4 |
主轴锥度：BT50 |
|
|
5 |
X/Y轴线轨Z轴硬轨 |
|
|
6 |
快速移动速度：12/12/10m/min |
|
|
7 |
|
|
5、外购清单
|
No |
品名 |
产地 |
制造商 |
|
1 |
CNC控制器 |
日本 |
三菱 |
|
2 |
主轴驱动电机 |
日本 |
三菱 |
|
3 |
三轴驱动电机 |
日本 |
日本 |
|
4 |
24T圆盘刀库 |
台湾 |
德速 |
|
5 |
整体式主轴 |
台湾 |
台大/建春 |
|
6 |
增压缸 |
台湾 |
亚德客 |
|
7 |
X、Y、Z、轴承 |
日本 |
NACHI |
|
8 |
X、Y轴线轨 |
台湾 |
上银/银泰 |
|
9 |
X、Y、Z滚珠螺杆 |
台湾 |
上银/银泰 |
|
10 |
三轴螺杆预拉螺母 |
台湾 |
盈锡 |
|
11 |
三轴联轴器 |
台湾 |
S+P |
|
12 |
集中式自动润滑系统 |
南京 |
贝启儿 |
|
13 |
气源过滤净装置化 |
台湾 |
AirTAc |
|
14 |
冷却装置 |
中国 |
诺克 |
|
15 |
操作面板 |
中国 |
国产 |
|
16 |
外形钣金 |
中国 |
国产 |
|
17 |
主要电器元件 |
德国/法国 |
西门子/施耐德 |
